Los reguladores solares MPPT son dispositivos electrónicos que se encargan de optimizar la carga de las baterías en una instalación fotovoltaica. Su función es adaptar la tensión y la corriente que provienen de los paneles solares a las necesidades de las baterías, aprovechando al máximo la energía disponible. En este texto, vamos a explicar qué son los reguladores solares MPPT, cómo funcionan, qué ventajas tienen y cómo elegir el más adecuado para tu instalación.

¿Qué son los Reguladores Solares MPPT?

Los reguladores solares MPPT (Maximum Power Point Tracking, o seguidor punto de máxima potencia) son un tipo de regulador de carga solar de altas prestaciones, cuya principal característica es la obtención de la máxima potencia posible a todos los niveles de radiación solar.

Los paneles solares tienen una curva característica que relaciona la tensión y la corriente que generan en función de la radiación solar y la temperatura. Existe un punto en esa curva, llamado punto de máxima potencia (PMP), donde el producto de la tensión por la corriente es el máximo. Este punto varía según las condiciones ambientales y el estado de carga de la batería.

Los reguladores solares MPPT son capaces de detectar el punto de máxima potencia en cada momento y hacer que los paneles solares trabajen siempre en ese punto, independientemente de la tensión de la batería. Para ello, utilizan un algoritmo que mide la temperatura, la irradiancia y la resistencia eléctrica del circuito y ajusta la tensión de entrada de los paneles.

Los reguladores solares MPPT son convertidores electrónicos de corriente continua (CC) a corriente continua (CC) que funcionan a alta frecuencia. Primero, toman la corriente continua (CC) de los paneles solares, la cambian a corriente alterna (CA) y luego la vuelven a rectificar a corriente continua (CC) con la tensión necesaria para cargar las baterías.

¿Cómo funcionan los reguladores solares MPPT?

El funcionamiento básico de un regulador solar MPPT se puede resumir en los siguientes pasos:

El regulador solar MPPT lee la tensión y la corriente que entrega el panel solar y las compara con la tensión y la corriente que necesita la batería.
El regulador solar MPPT calcula el punto de máxima potencia del panel solar y lo hace trabajar en ese punto, variando su tensión de entrada.
El regulador solar MPPT convierte la tensión y la corriente del panel solar a la tensión y la corriente óptimas para cargar la batería, mediante un transformador y un rectificador.
El regulador solar MPPT regula la salida hacia la batería, evitando sobrecargas o descargas excesivas.
¿Qué ventajas tienen los reguladores solares MPPT?

Los reguladores solares MPPT tienen varias ventajas frente a otros tipos de reguladores, como los PWM (Pulse Width Modulation, modulación por ancho de pulsos), que son más simples y económicos, pero menos eficientes. Algunas de estas ventajas son:

Los reguladores solares MPPT aprovechan al máximo la energía disponible de los paneles solares, aumentando el rendimiento de la instalación fotovoltaica. Se estima que pueden obtener una ganancia de potencia del 20 al 45% en invierno y del 10 al 15% en verano2.
Los reguladores solares MPPT permiten utilizar paneles solares con una tensión superior a la de las baterías, lo que reduce las pérdidas por caída de tensión en los cables y permite una mayor flexibilidad en el diseño de la instalación.
Los reguladores solares MPPT protegen las baterías alargar su vida útil, evitando sobrecargas o descargas profundas que puedan dañarlas.
Los reguladores solares MPPT suelen incorporar funciones adicionales, como pantallas LCD, comunicación Bluetooth o WiFi, monitorización remota o control por aplicaciones móviles.

¿Cómo elegir el regulador solar MPPT adecuado?

A la hora de elegir el regulador solar MPPT más adecuado para tu instalación fotovoltaica, debes tener en cuenta algunos aspectos, como:

El voltaje de trabajo del regulador: debe coincidir con el voltaje de la batería (12V, 24V o 48V) o ser capaz de adaptarse automáticamente.
Los amperios máximos de carga del regulador: deben ser iguales o superiores a la corriente máxima que pueden entregar los paneles solares en el punto de máxima potencia.
La tensión máxima de entrada del regulador: debe ser superior a la tensión máxima que pueden generar los paneles solares en condiciones de baja temperatura y alta radiación.
La eficiencia del regulador: debe ser lo más alta posible, para minimizar las pérdidas en la conversión.
Las características adicionales del regulador: dependen de tus preferencias y necesidades, como la pantalla, la comunicación, la monitorización, etc.
En conclusión, los reguladores solares MPPT son dispositivos que optimizan la carga de las baterías en una instalación fotovoltaica, aprovechando al máximo la energía disponible de los paneles solares. Son más complejos y caros que otros tipos de reguladores, pero ofrecen una mayor eficiencia y versatilidad. Para elegir el regulador solar MPPT adecuado, debes tener en cuenta el voltaje, la corriente y la tensión de los paneles solares y de las baterías, así como las características adicionales que desees.

Reguladores Solares MPPT



Regulador de Placa Solar: Comparativa Entre MPPT y PWM para un Rendimiento Óptimo

La energía solar se ha convertido en una fuente clave para alimentar sistemas eléctricos autónomos. Al implementar paneles solares, la elección del regulador es crucial para optimizar la eficiencia del sistema. Dos tipos comunes de reguladores solares son el MPPT (Maximum Power Point Tracking) y el PWM (Pulse Width Modulation). En este extenso análisis, exploraremos a fondo las diferencias entre estos reguladores de placa solar, centrándonos en el SEO para “regulador placa solar”, “reguladores placas solares” y “regulador solar MPPT”.

Reguladores Solares: La Piedra Angular de un Sistema Eficiente

Antes de sumergirnos en las diferencias entre MPPT y PWM, es esencial comprender la función fundamental de un regulador solar en un sistema fotovoltaico. Un regulador actúa como un controlador que gestiona la carga de la batería, evitando la sobrecarga y descarga excesiva, prolongando así la vida útil de la batería y maximizando la eficiencia del sistema.

PWM: La Tecnología Tradicional

El regulador solar PWM ha sido una opción tradicional y confiable en sistemas fotovoltaicos. PWM opera mediante la modulación del ancho de pulso, controlando la cantidad de energía que se entrega a la batería. Cuando la batería se acerca a su capacidad máxima, el regulador PWM reduce la cantidad de energía suministrada, evitando la sobrecarga.

La principal limitación del regulador PWM radica en su capacidad para adaptarse a condiciones variables de luz solar. Aunque es efectivo en sistemas pequeños y simples, puede no aprovechar completamente el potencial de los paneles solares en entornos con sombras parciales o cambios en la intensidad de la luz.

MPPT: Optimización Avanzada de Energía

Por otro lado, el regulador solar MPPT ha ganado popularidad gracias a su capacidad para optimizar la producción de energía. La tecnología MPPT rastrea continuamente el punto de máxima potencia del panel solar, ajustando la tensión y la corriente para maximizar la entrega de energía a la batería.

La gran ventaja del MPPT radica en su eficiencia en condiciones variables de luz. En entornos donde los paneles solares pueden experimentar sombras o cambios en la irradiación solar, el MPPT puede ajustarse de manera dinámica para asegurar que se obtenga la máxima potencia en todo momento.

Diferencias Clave: Eficiencia y Flexibilidad

La principal diferencia entre el regulador solar MPPT y PWM es la forma en que manejan la energía. El MPPT es conocido por su mayor eficiencia, especialmente en condiciones no ideales, donde los paneles solares no reciben una radiación solar constante. Su capacidad para rastrear y adaptarse a los cambios en la potencia máxima del panel lo convierte en una opción ideal para instalaciones más grandes y complejas.

En contraste, el regulador PWM es más adecuado para aplicaciones más pequeñas y sencillas, donde las condiciones de iluminación son estables. Aunque puede no ser tan eficiente en la captura de energía en comparación con el MPPT, sigue siendo una opción sólida para sistemas con presupuestos limitados o requisitos de energía más bajos.

Optimizando tu Elección de Regulador Placa Solar

Al elegir un regulador solar, es crucial considerar las necesidades específicas de tu sistema. Los reguladores placas solares desempeñan un papel vital en la eficiencia general de un sistema fotovoltaico. Si buscas un rendimiento óptimo, especialmente en condiciones variables de luz, un regulador solar MPPT puede ser el más adecuado.

Los reguladores placas solares MPPT ofrecen una solución avanzada para sistemas más complejos, donde la eficiencia máxima es primordial. Aprovechan al máximo la energía disponible, incluso en condiciones desafiantes, asegurando un rendimiento consistente.

Sin embargo, si estás trabajando con un presupuesto más ajustado o tienes un sistema más pequeño con requisitos de energía más moderados, los reguladores PWM son una opción sólida. Aunque pueden no ser tan eficientes en condiciones variables, ofrecen una solución confiable y rentable para sistemas más simples.

Conclusión: La Elección Sabia del Regulador Solar

En conclusión, la elección entre un regulador solar MPPT y PWM depende en gran medida de las características y necesidades específicas de tu sistema. Los reguladores PWM son una opción probada y confiable para aplicaciones más pequeñas y sencillas, mientras que los reguladores MPPT ofrecen una eficiencia superior en entornos más complejos.

Optar por un regulador solar MPPT puede ser la elección correcta si buscas maximizar la producción de energía y tener un sistema que pueda adaptarse a las cambiantes condiciones de iluminación solar. Por otro lado, los reguladores PWM son una opción sólida para sistemas más simples donde la eficiencia máxima no es una prioridad absoluta.

En última instancia, al tomar la decisión final sobre tu “regulador placa solar”, equilibrar las características de eficiencia, flexibilidad y presupuesto te permitirá construir un sistema fotovoltaico sólido y eficiente para satisfacer tus necesidades energéticas a largo plazo.

Instalación Solar Aislada: Energía Independiente y Sostenible

La instalación solar aislada es una solución energética autónoma y sostenible que se ha ganado un lugar destacado en entornos donde el acceso a la red eléctrica es limitado o inexistente. Compuesta principalmente por una placa solar de 12V, un regulador solar, una batería de 12V y, opcionalmente, un inversor de 12V a 220V para el funcionamiento de electrodomésticos, esta configuración se ha convertido en una opción viable y eficiente para satisfacer las necesidades de energía en diversas aplicaciones.

¿Qué es una Instalación Solar Aislada?

Una instalación solar aislada es un sistema de generación y almacenamiento de energía solar diseñado para operar de forma independiente, sin depender de la red eléctrica convencional. Consiste en la captación de energía solar mediante paneles solares, su almacenamiento en baterías y su posterior conversión mediante un inversor para proporcionar energía utilizable en hogares, cabañas, embarcaciones, vehículos recreativos y otros entornos remotos o no conectados a la red.

Principales Componentes de una Instalación Solar Aislada:

  1. Placa Solar de 12V: Esta es la pieza fundamental que convierte la radiación solar en energía eléctrica. Los paneles solares de 12V son comunes en instalaciones aisladas debido a su versatilidad y capacidad para generar energía incluso en condiciones de baja luminosidad.
  2. Regulador Solar: También conocido como controlador de carga, su función principal es regular la energía que fluye desde los paneles solares a la batería, evitando sobrecargas y alargando la vida útil de las baterías.
  3. Batería de 12V: Es el componente encargado de almacenar la energía generada por los paneles solares para su uso posterior cuando no haya luz solar disponible.
  4. Inversor de 12V a 220V: Opcional en ciertos casos, el inversor convierte la corriente continua (CC) de 12V de las baterías en corriente alterna (CA) de 220V, permitiendo así alimentar electrodomésticos y dispositivos convencionales.

Principales Usos de la Instalación Solar Aislada:

  1. Viviendas Remotas o Rurales: En áreas donde la conexión a la red eléctrica es costosa o inviable, estas instalaciones proporcionan una fuente confiable de energía para iluminación, sistemas de bombeo de agua, refrigeración y otros dispositivos básicos.
  2. Aplicaciones Móviles: En vehículos recreativos, campamentos o embarcaciones, las instalaciones solares aisladas permiten una fuente de energía móvil y autónoma para cargar dispositivos electrónicos y proporcionar comodidades básicas.
  3. Sistemas de Emergencia: En situaciones de cortes de energía prolongados o emergencias, estas instalaciones son fundamentales para mantener la funcionalidad de dispositivos médicos, comunicaciones y suministro básico de energía.

Ventajas de la Instalación Solar Aislada:

  1. Independencia Energética: Al no depender de la red eléctrica convencional, se logra una autonomía energética que garantiza el suministro continuo en áreas remotas o con problemas de acceso a la electricidad.
  2. Sostenibilidad Ambiental: La energía solar es una fuente renovable y limpia, reduciendo la huella de carbono y contribuyendo a la preservación del medio ambiente al disminuir la dependencia de combustibles fósiles.
  3. Bajo Mantenimiento: En general, estos sistemas requieren poco mantenimiento. Las placas solares tienen una larga vida útil y las baterías, si se cuidan adecuadamente, pueden durar varios años.

Desventajas de la Instalación Solar Aislada:

  1. Costo Inicial: El desembolso inicial para adquirir e instalar un sistema solar aislado puede ser significativo, especialmente si se requieren baterías de alta capacidad para almacenar energía.
  2. Dependencia de Condiciones Climáticas: La producción de energía está directamente relacionada con la exposición solar. En días nublados o lluviosos, la generación de energía puede disminuir, afectando la disponibilidad de electricidad.
  3. Limitaciones de Potencia: Los sistemas solares aislados suelen tener limitaciones en la potencia que pueden suministrar, lo que puede restringir el uso de electrodomésticos de alta potencia.

En resumen, la instalación solar aislada es una solución versátil y sostenible para la generación de energía en lugares remotos o sin acceso a la red

Instalación Solar Aislada

Placas Solares de 12V: Fundamento y Aplicaciones en Instalaciones Solares Aisladas

Las placas solares de 12V son componentes esenciales en las instalaciones solares aisladas, brindando una fuente de energía renovable para entornos remotos o sin acceso a la red eléctrica convencional. Estas placas, junto con un regulador solar, una batería de 12V y, opcionalmente, un inversor de 12V a 220V para electrodomésticos, componen un sistema eficiente y versátil.

Tipos de Placas Solares de 12V:

Las placas solares de 12V pueden variar en tamaño, eficiencia y tecnología. Dos tipos comunes son:

  1. Placas Solares Monocristalinas de 12V: Conocidas por su alta eficiencia, estas placas son fabricadas a partir de un solo cristal de silicio, lo que les otorga una mayor capacidad de generar electricidad, especialmente en condiciones de baja luminosidad.
  2. Placas Solares Policristalinas de 12V: Son una opción más económica. Estas placas se fabrican con múltiples cristales de silicio, lo que resulta en una eficiencia ligeramente menor en comparación con las monocristalinas, pero aún así proporcionan una buena cantidad de energía.

Placas Solares 12V

Ventajas de las Placas Solares de 12V:

  1. Fuente de Energía Renovable: Utilizan la energía del sol, una fuente inagotable y respetuosa con el medio ambiente, reduciendo la dependencia de combustibles fósiles.
  2. Versatilidad y Adaptabilidad: Las placas solares de 12V son versátiles y pueden adaptarse a diferentes tamaños y configuraciones de instalaciones solares, lo que las hace adecuadas para una amplia gama de aplicaciones.
  3. Bajo Mantenimiento: Requieren poco mantenimiento y tienen una larga vida útil, especialmente las placas monocristalinas que pueden durar aún más debido a su mayor eficiencia y durabilidad.

Desventajas de las Placas Solares de 12V:

  1. Costo Inicial: A pesar de ser una inversión a largo plazo, el costo inicial de adquirir e instalar placas solares de 12V puede ser considerable, especialmente si se busca una mayor eficiencia.
  2. Dependencia de las Condiciones Climáticas: La producción de energía está directamente vinculada a la disponibilidad de luz solar, lo que puede llevar a una generación reducida en días nublados o lluviosos.
  3. Limitaciones de Potencia: Las placas solares de 12V pueden tener limitaciones en la potencia generada, lo que podría restringir el uso de electrodomésticos de alta potencia sin un inversor adecuado.



Baterías de 12V para Instalaciones Solares Aisladas: Energía Almacenada y Eficiencia

En una instalación solar aislada, las baterías de 12V son un componente crucial para almacenar la energía generada por las placas solares y proporcionar electricidad cuando no hay luz solar disponible. Estas baterías, combinadas con placas solares de 12V, un regulador solar y, en algunos casos, un inversor de 12V a 220V, conforman un sistema eficiente y autónomo.

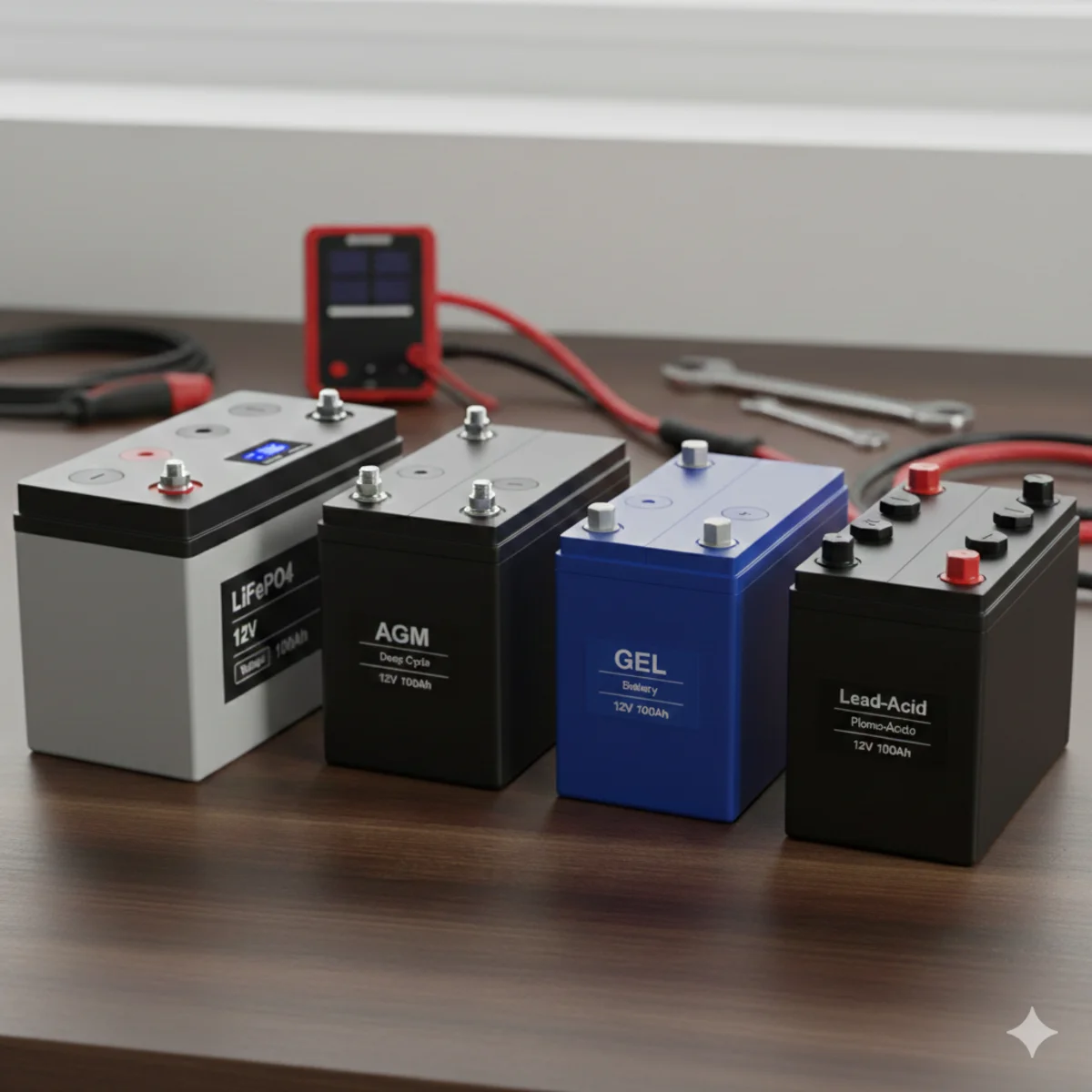

Tipos de Baterías para Instalaciones Solares Aisladas:

  1. Baterías de Plomo-Ácido de Ciclo Profundo: Son las más comunes y económicas. Tienen una vida útil prolongada y pueden soportar ciclos de carga y descarga profundos, lo que las hace ideales para aplicaciones solares aisladas.
  2. Baterías de Gel y AGM: Estos tipos de baterías son libres de mantenimiento y pueden instalarse en diferentes posiciones. Son menos propensas a fugas de ácido y son más seguras en entornos cerrados.
  3. Baterías de Litio: Aunque más costosas, las baterías de litio son livianas, tienen una mayor densidad de energía y una vida útil más larga en comparación con las de plomo-ácido. Son ideales para aplicaciones donde se requiere una mayor eficiencia y espacio reducido.

Principales Usos de las Baterías de 12V:

  1. Almacenamiento de Energía en Viviendas Aisladas: Son esenciales para almacenar la energía generada por las placas solares y suministrar electricidad en hogares ubicados en áreas remotas o sin acceso a la red eléctrica convencional.
  2. Suministro de Energía en Casas Móviles y Campamentos: En vehículos recreativos, campamentos o embarcaciones, las baterías de 12V almacenan la energía solar para ser utilizada en iluminación, carga de dispositivos electrónicos y otros usos.
  3. Respaldo de Emergencia: En casos de cortes de energía prolongados o emergencias, estas baterías aseguran la disponibilidad de energía para dispositivos esenciales, sistemas de comunicación y equipos médicos.

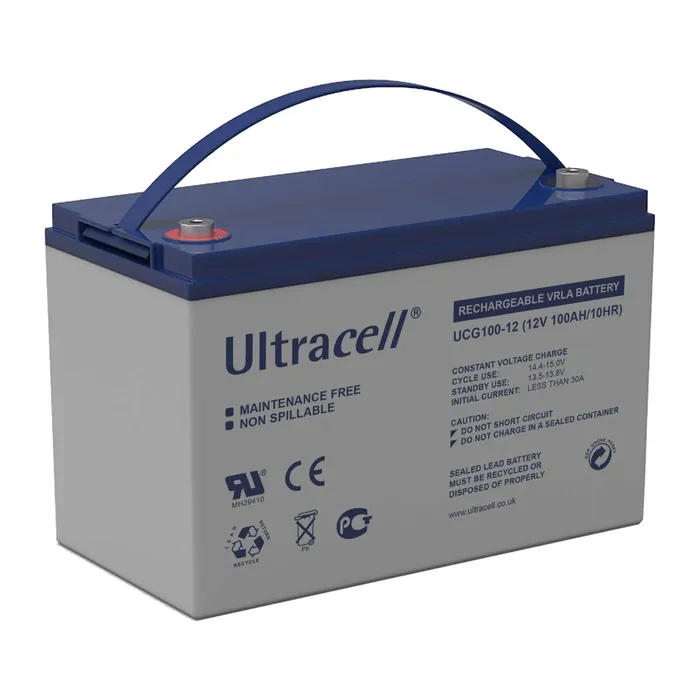

Batería de Gel Ultracell

Ventajas de las Baterías de 12V:

  1. Almacenamiento Eficiente de Energía: Permiten almacenar la energía generada durante el día para su uso en momentos de baja luminosidad o durante la noche, asegurando un suministro continuo de electricidad.
  2. Versatilidad y Adaptabilidad: Las baterías de 12V son compatibles con una amplia gama de sistemas solares y se pueden conectar en serie o paralelo para aumentar la capacidad de almacenamiento según las necesidades.
  3. Durabilidad y Bajo Mantenimiento: Las baterías de plomo-ácido de ciclo profundo son robustas, requieren poco mantenimiento y tienen una vida útil prolongada si se cuidan adecuadamente.

Desventajas de las Baterías de 12V:

  1. Peso y Espacio: Las baterías de plomo-ácido pueden ser pesadas y ocupar mucho espacio en comparación con las opciones más avanzadas, como las baterías de litio.
  2. Vida Útil Limitada: Las baterías de plomo-ácido pueden verse afectadas por descargas profundas y su vida útil puede disminuir si no se mantienen adecuadamente.
  3. Costo Inicial y Mantenimiento: A pesar de ser más económicas que las baterías de litio, las de plomo-ácido necesitan un mantenimiento regular y pueden requerir un reemplazo más frecuente.



Reguladores Solares: Control Eficiente para Instalaciones Solares Aisladas

Los reguladores solares, también conocidos como controladores de carga, son componentes esenciales en las instalaciones solares aisladas. Su función principal es gestionar la carga de las baterías proveniente de las placas solares, protegiendo así el sistema y prolongando la vida útil de la batería. Estos dispositivos son clave para garantizar un flujo óptimo de energía en una configuración que normalmente incluye una placa solar de 12V, una batería de 12V y, opcionalmente, un inversor de 12V a 220V para electrodomésticos.

Tipos de Reguladores Solares:

  1. Reguladores de Carga PWM (Pulse Width Modulation): Son la opción más común y económica. Controlan la carga de la batería ajustando la anchura de los pulsos de corriente que fluyen desde el panel solar a la batería, manteniendo la batería en su estado óptimo.
  2. Reguladores de Carga MPPT (Maximum Power Point Tracking): Son más avanzados y eficientes. Utilizan un algoritmo sofisticado para ajustar la tensión y corriente del panel solar, maximizando la cantidad de energía transferida a la batería, especialmente en condiciones de baja luminosidad.

Principales Usos de los Reguladores Solares:

  1. Control de Carga de Baterías: Su función principal es regular el flujo de energía desde los paneles solares a las baterías, evitando sobrecargas que puedan dañarlas y asegurando una carga eficiente.
  2. Protección del Sistema Solar: Los reguladores solares protegen el sistema de sobrecargas, descargas profundas y cortocircuitos, asegurando un funcionamiento seguro y prolongando la vida útil de los componentes.
  3. Optimización de la Eficiencia Energética: Los reguladores MPPT, en particular, maximizan la producción de energía, especialmente en entornos con cambios climáticos frecuentes, lo que resulta en una mayor eficiencia del sistema.

Regulador Solar MPPT

Ventajas de los Reguladores Solares:

  1. Optimización de la Carga: Los reguladores controlan la cantidad de energía que fluye desde la placa solar 12V hacia la batería, evitando la sobrecarga y la descarga excesiva, lo que prolonga la vida útil de las baterías.
  2. Mejora de la Eficiencia Energética: Los reguladores MPPT maximizan la eficiencia de la generación solar, convirtiendo más eficientemente la energía solar en energía utilizable para cargar las baterías.
  3. Protección del Sistema: Ayudan a prevenir daños en los componentes del sistema solar al regular la corriente y proteger contra condiciones adversas como sobretensiones o cortocircuitos.

Desventajas de los Reguladores Solares:

  1. Costo Mayor (en el caso de reguladores MPPT): Los reguladores MPPT suelen ser más costosos que los PWM debido a su tecnología más avanzada, lo que puede aumentar el costo inicial de la instalación.
  2. Mantenimiento y Configuración: Aunque generalmente requieren poco mantenimiento, la configuración inicial puede ser compleja, especialmente en el caso de reguladores MPPT, que requieren una configuración más precisa.



Inversores para Instalaciones Solares Aisladas: Conversión de Energía Eficiente

Los inversores son componentes fundamentales en las instalaciones solares aisladas, permitiendo convertir la energía almacenada en las baterías en corriente alterna (CA) utilizable para alimentar electrodomésticos y dispositivos convencionales. En una configuración típica que incluye una placa solar de 12V, un regulador solar, una batería de 12V y, opcionalmente, un inversor de 12V a 220V, la elección del inversor adecuado es crucial para asegurar un suministro de energía eficiente y confiable.

Tipos de Inversores para Instalaciones Solares Aisladas:

  1. Inversores de Onda Sinusoidal Modificada: Son económicos y adecuados para aplicaciones básicas. Sin embargo, su calidad de salida puede no ser tan limpia como la de los inversores de onda sinusoidal pura.
  2. Inversores de Onda Sinusoidal Pura: Ofrecen una corriente de salida idéntica a la suministrada por las compañías eléctricas, lo que garantiza una operación más segura y eficiente de los electrodomésticos sensibles.

Ventajas de los Inversores:

  1. Versatilidad en el Uso de Dispositivos: Permiten el uso de una amplia gama de electrodomésticos y dispositivos que requieren corriente alterna, lo que aumenta la comodidad y la utilidad del sistema solar.
  2. Mayor Eficiencia Energética: Los inversores de onda sinusoidal pura proporcionan una salida de energía más limpia y eficiente, lo que ayuda a mantener la vida útil de los equipos y electrodomésticos.
  3. Compatibilidad con Dispositivos Sensibles: Los inversores de onda sinusoidal pura son ideales para dispositivos electrónicos sensibles, ya que proporcionan una corriente estable y de alta calidad.

Desventajas de los Inversores:

  1. Costo Mayor (en el caso de inversores de onda sinusoidal pura): Estos inversores tienden a ser más costosos que los de onda sinusoidal modificada debido a su mayor calidad de salida.
  2. Pérdida de Energía: Durante el proceso de conversión de corriente continua (CC) a corriente alterna (CA), se puede producir una cierta pérdida de energía, aunque esto varía según el tipo y la eficiencia del inversor.
