Cable solar para instalación fotovoltaica: sección correcta, caída de tensión y conexión sin MC4
El cable solar 4mm² es el estándar para el tramo panel→regulador en instalaciones de 12V hasta 250W. Resistente a UV, libre de halógenos y con conductor de cobre estañado — el mismo cable que incluyen todos los kits Viasolar, disponible aquí por metros para ampliaciones o instalaciones a medida.
☀️ Regla práctica: minimiza la distancia, mantén la sección correcta por tramo
El tramo panel→regulador trabaja a la tensión del panel (17-21V), lo que mantiene la corriente baja — 4mm² es suficiente incluso para el panel de 250W. El tramo regulador→batería trabaja a 12V con mayor corriente, y ahí sí conviene subir a 6mm² si la distancia supera 1-2 metros. Mantén siempre la misma sección en todo el recorrido de cada tramo — no mezcles secciones en la misma línea.
¿Qué sección de cable solar necesito?
Todos los paneles Viasolar incluyen cable solar de 4mm² — la sección correcta para el amperaje real que producen, desde el modelo de 50W hasta el de 250W. El cable va del panel al regulador trabajando a la tensión del panel (17-21V), no a 12V, lo que mantiene la corriente baja y las pérdidas por resistencia mínimas incluso en recorridos de 5-8 metros. No necesitas sobredimensionar la sección en este tramo.
| Tramo de instalación | Sección recomendada | Motivo |
|---|---|---|
| Panel → Regulador | 4mm² | El panel trabaja a 17-21V — la corriente es baja incluso en paneles de 250W |

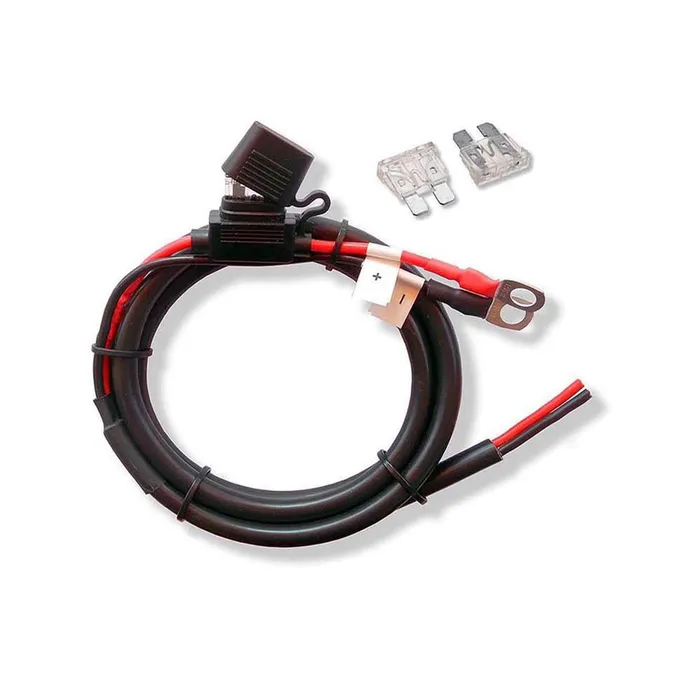

| Regulador → Batería | 4mm² | Trabaja a 12V con mayor corriente. Si la distancia supera 2m, puedes subir a 6mm². Instala siempre un fusible lo más cerca posible de la batería — en caso de cortocircuito, la batería puede liberar cientos de amperios en milisegundos. Disponemos de un cable regulador-batería con portafusible y fusibles de 25A incluidos listo para instalar. |
| Batería → Cargas (consumos) | ≥6mm² | Depende de la corriente total de los consumos conectados — dimensionar según carga |
Especificaciones técnicas del cable solar Viasolar
| Material conductor | Cobre electrolítico estañado multifilar |
| Aislamiento | Doble capa libre de halógenos, resistente a UV |
| Rango de temperatura | -40°C hasta +90°C (picos de 120°C) |
| Compatibilidad | Sistemas 12V, 24V y 48V |
| Sección disponible | 4mm² |
💡 ¿Solo necesitas cable o también el resto de la instalación?
Si estás ampliando o reparando una instalación existente, aquí tienes el cable por metros. Si estás montando la instalación desde cero, nuestros kits solares completos incluyen ya el cable solar dimensionado para ese panel — junto con el regulador de carga, los soportes de montaje y el pasacables estanco. Antes de comprar cable suelto, comprueba si un kit completo no es más económico para tu caso. También puedes revisar nuestra selección de reguladores de carga y baterías solares si te faltan otros componentes.
Para el tramo panel→regulador, 4mm² es suficiente para todos los paneles de la gama Viasolar, incluido el de 250W. El panel trabaja a su tensión de circuito (17-21V), lo que mantiene la corriente baja y las pérdidas por resistencia mínimas incluso en recorridos de 5-8 metros. Para el tramo regulador→batería, donde el sistema trabaja a 12V con mayor corriente, recomendamos 6mm² si la distancia supera 2 metros, además de instalar siempre un fusible en el cable positivo, lo más cerca posible de la batería. Para el cableado de consumos (batería→cargas), la sección depende de la corriente total de los aparatos conectados.
El cable eléctrico convencional no está diseñado para exposición prolongada a la radiación UV — su aislante se cuartea y endurece en pocos meses al sol, creando riesgo de cortocircuito. El cable solar tiene doble aislamiento con certificación UV, resiste temperaturas de hasta 90°C continuos y es libre de halógenos (en caso de incendio no emite gases tóxicos). En instalaciones a la intemperie o en el interior de vehículos donde se duerme, solo debe usarse cable solar homologado.
El cable entra directamente en la caja de conexiones IP65 del panel y se fija a los bornes con tornillo — igual que cualquier conexión eléctrica estándar, sin herramienta de crimpado. En el regulador, el cable también se conecta directamente a los bornes de entrada marcados con el símbolo de panel solar. Es una conexión más sencilla, más estanca y con menos resistencia eléctrica que los conectores MC4, que con el tiempo pueden oxidarse y perder contacto.
Mide el recorrido real del cable desde la caja de conexiones del panel hasta los bornes del regulador — siguiendo las paredes y canaletas, no en línea recta. Añade un 20% de margen para curvas, ajustes y terminales. En una furgoneta estándar, la distancia habitual entre el panel en el techo y el regulador en el interior es de 3 a 5 metros. Si el regulador está lejos del punto de entrada del cable, puede llegar a 6-7 metros.
Sí. El conductor de cobre estañado resiste la corrosión salina mejor que el cobre desnudo — el estaño forma una capa protectora que evita la oxidación incluso en ambientes con alta humedad y aerosol marino. Para instalaciones en barco, protege también el recorrido del cable con canaleta estanca o pasacables marineros para evitar que el cable roce con bordes metálicos que puedan dañar el aislante.
No es recomendable en el mismo tramo. La corriente se limita por el tramo de menor sección — si tienes 4 metros de 6mm² y 1 metro de 4mm², ese metro de 4mm² concentra toda la resistencia y el calor de la línea. Usa siempre la misma sección de principio a fin en cada tramo. Sí puedes usar secciones distintas en tramos diferentes: por ejemplo, 4mm² del panel al regulador y 6mm² del regulador a la batería.
Sí, es el mismo cable de cobre estañado con doble aislamiento UV de 4mm². Los kits incluyen 5 metros ya dimensionados para la potencia del panel de ese kit — suficiente para la mayoría de instalaciones en furgoneta. Si tu recorrido es más largo o necesitas reponer cable, puedes comprar aquí los metros adicionales que necesites.
Significa que en caso de incendio, el aislante no emite gases tóxicos ni ácidos corrosivos — a diferencia del PVC convencional que libera cloruro de hidrógeno. Es una característica de seguridad especialmente importante en espacios cerrados donde se duerme: furgonetas, caravanas y barcos. En una instalación solar en vehículo habitable, usar cable libre de halógenos no es un lujo, es la especificación correcta.
