Cable solar 4m con MC4: par rojo y negro 4mm² para identificación de polaridad
El extremo MC4 conecta con la caja de conexiones del panel solar. El extremo pelado entra directamente en los bornes PV+ y PV− del regulador de carga. Sin conectores intermedios en el tramo regulador — sin puntos adicionales de resistencia eléctrica ni de entrada de humedad en el interior del vehículo.
☀️ ¿Cuándo necesitas este cable y cuándo no?
Necesitas este cable si tu panel tiene salida MC4 y el cable de fábrica no llega al regulador. El MC4 del extremo del panel encaja con el MC4 del cable de fábrica del panel — el cable de extensión suma longitud con una única unión estanca. Si tus paneles son de la gama Viasolar, el cable sale directamente de la caja de conexiones IP65 sin MC4 — en ese caso no necesitas este producto, sino el cable sin MC4 en rojo y negro para conexión directa al regulador. Si tu recorrido es de menos de 2,5 metros, el cable de 2m con MC4 es suficiente.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Longitud | 4 metros por cable |
| Sección | 4mm² |
| Colores | Rojo (positivo) + Negro (negativo) |

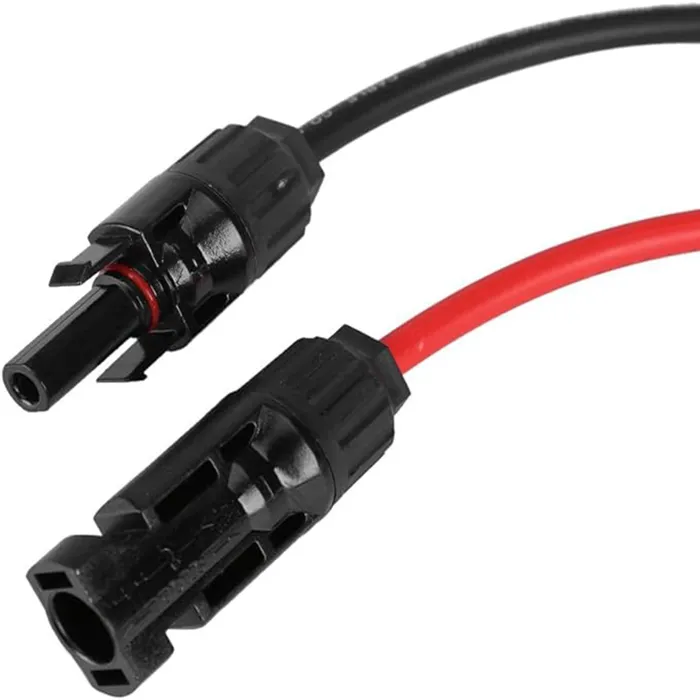

| Conector extremo panel | Cable rojo: MC4 hembra / Cable negro: MC4 macho — crimpados de fábrica |
| Extremo regulador | Pelado — conexión directa a bornes de tornillo |
| Material conductor | Cobre estañado multifilar (H1Z2Z2-K) |
| Aislamiento | Doble capa libre de halógenos, resistente a UV |
| Protección conector MC4 | IP67 |
| Rango de temperatura | -40°C a +90°C |
| Potencia máxima | Hasta 250W en sistema 12V |
| Contenido | 1 cable rojo + 1 cable negro |
💡 Todos los cables de la gama — elige el tuyo
— Este producto: 4m / 4mm² rojo+negro con MC4 — para paneles MC4, recorrido largo, máxima claridad de polaridad
— Cable 4m / 4mm² negro+negro con MC4 — mismas prestaciones, dos cables negros para instalaciones donde la discreción visual importa
— Cable 2m / 4mm² con MC4 — para recorridos cortos con panel MC4
— Cable 2m / 2,5mm² con MC4 — para paneles de hasta 150W con recorrido corto
— Cable 4m / 2,5mm² con MC4 — para paneles de hasta 150W con recorrido largo
— Cable 4m / 4mm² sin MC4 — para paneles Viasolar o conexión directa a bornes sin conector
Si necesitas también el tramo regulador→batería, disponemos del cable con portafusible y fusibles de 25A listo para instalar.
Porque los dos tramos de la instalación requieren tipos de conexión diferentes. El extremo del panel usa MC4 — el estándar universal de la industria fotovoltaica para conexiones exteriores estancas entre paneles y cableado. El extremo del regulador usa bornes de tornillo directos — más sencillos, sin resistencia adicional de conector y sin riesgo de humedad en el interior del vehículo. Este cable une los dos mundos en un solo elemento sin empalmes intermedios.
Es la polaridad estándar de los paneles solares: el cable positivo del panel sale con conector MC4 macho, y el negativo con MC4 hembra. Para conectar el cable de extensión al panel, el extremo del cable de extensión debe ser el inverso — hembra en el positivo (rojo) y macho en el negativo (negro). Así los dos conectores encajan correctamente y es imposible invertir la polaridad por error al conectar.
En la mayoría de furgonetas medianas y grandes, sí. El recorrido real del cable desde la caja de conexiones del panel en el techo hasta los bornes del regulador, siguiendo la canaleta lateral, suele estar entre 3 y 4,5 metros. Mide siempre ese recorrido con cinta antes de pedir, siguiendo las paredes y no en línea recta, y añade un 20% de margen. Si el resultado es menos de 2,5 metros, el cable de 2m es suficiente y más económico.
Sí, el extremo pelado puede cortarse a la medida exacta que necesites. No cortes nunca el extremo MC4 — perderías el conector crimpado de fábrica y tendrías que crimpar uno nuevo con la herramienta específica. Si el sobrante es poco, enróllalo y fíjalo con una brida en algún punto del recorrido. Un metro extra de cable enrollado no genera ningún problema eléctrico apreciable.
Depende de la potencia del panel. Para paneles de hasta 130W en 12V, el Tracer 1210AN de 10A. Para paneles de 150W a 200W, el Tracer 2210AN de 20A. Para paneles de 250W o dos paneles en paralelo, el Tracer 3210AN de 30A. Consulta la guía de reguladores para el dimensionamiento exacto.
Sí. El aislamiento H1Z2Z2-K de doble capa con certificación UV resiste la degradación solar sin cuartearse, a diferencia del PVC convencional que se endurece y agrieta con los años de exposición. El rango de temperatura de -40°C a +90°C cubre cualquier condición climática en uso vehicular. El conector MC4 tiene protección IP67 — la unión con el panel es estanca frente a lluvia, nieve y lavados del vehículo.
Sí, ese tramo es independiente y tiene requisitos diferentes. Trabaja a 12V con mayor corriente que el tramo panel→regulador, necesita 6mm² de sección y un fusible en el positivo lo más cerca posible del borne + de la batería. El producto correcto para ese tramo es el cable regulador-batería de 150cm con portafusible y fusibles de 25A incluidos.
