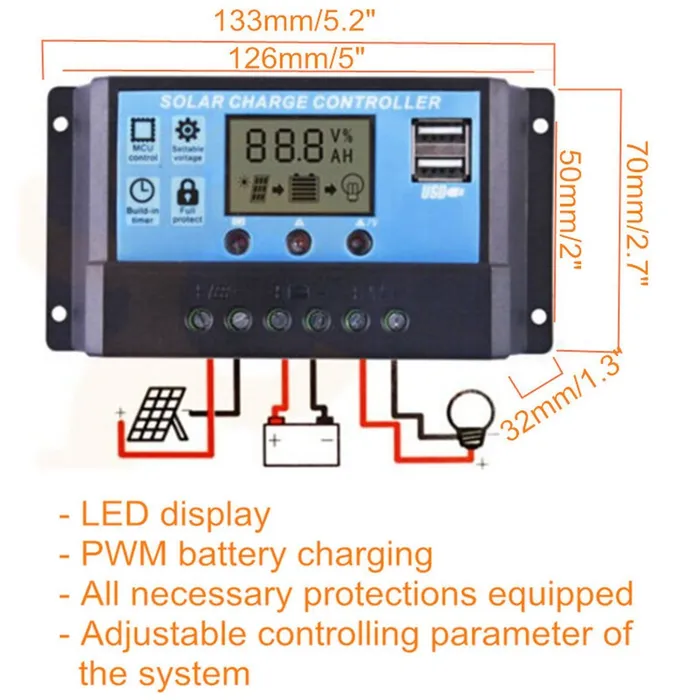

Regulador Solar PWM 20A LandStar: gestión de carga fiable para instalaciones de hasta 240W en 12V o 24V
El regulador solar PWM 20A LandStar de Viasolar gestiona la carga entre el panel solar y la batería en instalaciones de hasta 240W en 12V (o 480W en 24V), protegiendo el banco de baterías contra sobrecargas, descargas profundas y cortocircuitos. Con detección automática de voltaje del sistema (12V/24V) y algoritmo PWM de tres etapas (Bulk, Absorción, Flotación), mantiene las baterías AGM, GEL y ácido-plomo en su punto óptimo de carga sin intervención manual.
Es la opción correcta para instalaciones donde el coste importa y la potencia del panel no supera los 200-240W en 12V. Para instalaciones con paneles de mayor potencia, con batería LiFePO4, o donde se quiere extraer el máximo rendimiento en días nublados, el regulador MPPT es la actualización recomendada.
💡 PWM vs MPPT: cuándo el PWM es suficiente
Un regulador PWM conecta y desconecta el panel a la batería miles de veces por segundo, ajustando la duración de los pulsos según el estado de carga. Es un sistema probado, fiable y de bajo consumo propio (≤8,4mA). Su limitación frente al MPPT es que trabaja al voltaje de la batería — desperdicia parte de la energía disponible del panel cuando hay diferencia de tensión entre panel y batería. Para instalaciones con panel de hasta 200W en verano en el sur de España, esa diferencia es pequeña. Para instalaciones de uso anual, paneles de más potencia o batería LiFePO4, el MPPT recupera entre un 15-25% más de energía.
Especificaciones Técnicas: Regulador Solar PWM 20A LandStar
| Parámetro | Detalle |
|---|---|
| Corriente de carga nominal | 20A |
| Voltaje del sistema | 12V / 24V — detección automática al conectar batería |
| Potencia máx. panel (12V) | 240W |
| Potencia máx. panel (24V) | 480W |
| Algoritmo de carga | PWM 3 etapas: Bulk → Absorción → Flotación |
| Tipos de batería compatibles | Ácido-plomo sellada, AGM, GEL (perfil seleccionable) |
| Compensación de temperatura | Automática — ajusta el voltaje de carga según temperatura |
| Autoconsumo propio | ≤ 8,4mA |
| Puerto de comunicación | RS485 — compatible con pantalla remota MT50 |
| Indicadores de estado | LEDs de carga, batería y carga de consumo |
| Bornes de conexión | Entradas directas reforzadas hasta 10mm² |
| Protecciones integradas | Sobrecarga, descarga profunda, cortocircuito, polaridad inversa, sobretemperatura |
| Clasificación IP | IP30 — uso en interior protegido |
| Refrigeración | Pasiva — sin ventilador, sin ruido |
🛡️ Orden de conexión obligatorio
Conecta siempre primero la batería al regulador — el equipo necesita detectar el voltaje del banco (12V o 24V) antes de que llegue corriente del panel. Si conectas el panel primero, el regulador puede no detectar correctamente el voltaje del sistema. El orden correcto es: 1) batería → regulador, 2) panel → regulador, 3) consumos → regulador. Para desconectar, el orden inverso. Consulta nuestra guía de montaje para el resto de detalles de instalación.
Recursos útiles
- 📖 PWM vs MPPT: cuándo elegir cada regulador — Viasolar Blog
- 📖 Mantenimiento de baterías solares en invierno — Viasolar Blog
- 📖 GEL, AGM y LiFePO4: comparativa completa — Viasolar Blog
- 🔗 Baterías de ciclo profundo compatibles — Viasolar
- 🔗 Reguladores MPPT — actualización recomendada — Viasolar
Preguntas Frecuentes sobre el Regulador Solar PWM 20A
¿Qué paneles puedo conectar a este regulador de 20A?
En sistemas de 12V admite hasta 240W de panel — por ejemplo, dos paneles de 100W en paralelo, o un panel único de 200W con margen. En sistemas de 24V el límite sube a 480W. El regulador no debe usarse con paneles que generen más de 20A de corriente combinada — si planeas conectar más potencia, necesitas un regulador de mayor amperaje o el salto a MPPT. Para una instalación con un solo panel de 150W o 200W en 12V, este regulador es la elección correcta.
¿Es compatible con baterías GEL y AGM?
Sí, admite baterías de ácido-plomo sellada, AGM y GEL mediante perfil de carga seleccionable. Es importante seleccionar el perfil correcto: el perfil GEL usa voltajes de absorción más bajos (14,1-14,4V) que el perfil AGM (14,4-14,7V) — usar el perfil AGM con una batería GEL acorta su vida útil al forzar voltajes que el gel no tolera bien. El regulador no es compatible con baterías LiFePO4 — para litio es necesario un regulador MPPT con perfil de carga específico para litio.
¿Cuál es el orden correcto de conexión?
El orden obligatorio es: primero batería al regulador, después panel solar al regulador, y finalmente los consumos al regulador. El regulador necesita detectar el voltaje del banco de baterías (12V o 24V) antes de recibir corriente del panel — si conectas el panel primero, el regulador puede no reconocer correctamente el voltaje del sistema. Para desconectar, el orden inverso: primero consumos, después panel, y por último la batería.
¿Tiene protección contra cortocircuitos y polaridad inversa?
Sí, incorpora protecciones electrónicas contra sobrecarga, descarga profunda de batería, cortocircuito en la salida de consumos, polaridad inversa y sobretemperatura. La protección contra polaridad inversa protege el regulador si se conectan los cables de batería o panel con la polaridad cambiada — aunque esta protección no sustituye a revisar las conexiones antes de energizar el sistema. En caso de activarse alguna protección, el regulador se reinicia automáticamente una vez eliminada la causa del fallo.
¿Cómo puedo ver el estado de carga de la batería?
El regulador incluye LEDs indicadores de estado de carga de la batería, estado del panel solar y estado de los consumos. Para datos numéricos exactos — voltaje de batería, corriente de carga, energía acumulada — el puerto RS485 integrado permite conectar una pantalla remota MT50 (accesorio opcional). La pantalla MT50 también permite cambiar los parámetros de carga y el perfil de batería sin abrir el cuadro eléctrico.
¿Funciona en sistemas de 24V?
Sí. El regulador detecta automáticamente el voltaje del sistema al conectar la batería — si el banco es de 24V (dos baterías de 12V en serie), el regulador ajusta automáticamente todos sus parámetros de carga a 24V. En 24V admite hasta 480W de panel. Para usar correctamente un sistema de 24V, todos los componentes (panel, regulador, inversor, consumos) deben ser compatibles con ese voltaje.
¿Cuándo debería actualizar a un regulador MPPT en lugar de usar este PWM?
El PWM 20A es suficiente para instalaciones estacionales de verano con panel de hasta 200W en 12V y batería AGM o GEL. El salto a MPPT está justificado cuando: usas batería LiFePO4 (el PWM no gestiona bien su perfil de carga), tienes instalación de uso anual con inviernos nublados (el MPPT recupera 15-25% más en luz difusa), el panel tiene un Voc significativamente más alto que el voltaje de batería, o quieres conectar más de 240W en 12V. Consulta nuestra guía PWM vs MPPT para el análisis completo.
¿Necesita ventilación o mantenimiento?
No requiere ventilación forzada — la disipación es pasiva mediante la carcasa metálica, sin ventilador ni ruido. Basta con instalarlo en un lugar con algo de circulación de aire natural, alejado de fuentes de calor directas y protegido de la humedad (IP30 — no apto para exteriores expuestos). El mantenimiento es mínimo: revisar periódicamente que los bornes de conexión estén bien apretados y limpios, especialmente en ambientes marinos donde la corrosión puede afectar la conductividad de los terminales.
Urko –
Es el típico regulador solar para placas solares que se usa en autocaravanas. Conectar y listo. Funciona correctamente. Los USB que trae son muy útiles para cargar móviles.
