Regulador Solar PWM 10A Doble Batería Epever EPIPDB-COM: carga simultánea de batería de servicio y batería de arranque desde un solo panel
El regulador solar PWM 10A doble batería Epever EPIPDB-COM carga dos bancos de baterías independientes desde un único panel solar — sin necesidad de dos reguladores separados. Gestiona la distribución de energía entre la batería de servicio (BATT1) y la batería de arranque (BATT2) con una ratio configurable por el usuario, redirigiendo automáticamente toda la corriente al banco que lo necesite cuando el otro está completo.
Es el regulador del catálogo Viasolar específicamente pensado para autocaravanas, furgonetas camper con doble batería y embarcaciones donde el panel solar debe mantener simultáneamente el banco de hotel y el banco de motor. Compatible con AGM, GEL y baterías de plomo-ácido inundadas. La pantalla remota MT-1 es el accesorio de monitorización recomendado para este regulador — muestra los datos de ambos bancos en pantalla LCD desde cualquier punto del vehículo o embarcación.
⚡ Cómo distribuye la energía entre dos baterías
El regulador distribuye la corriente de carga entre BATT1 y BATT2 según la ratio configurada — por defecto 90% a la batería de servicio y 10% a la de arranque, ajustable a 80/20, 70/30 u otras combinaciones pulsando el botón de configuración. Cuando una batería está completamente cargada, toda la corriente se desvía automáticamente al otro banco hasta completar su carga, y vuelve a la ratio programada cuando el voltaje baja. Si el regulador detecta que solo hay una batería conectada, envía el 100% de la corriente a ese banco de forma automática — no requiere reconfiguración.
Especificaciones Técnicas: Regulador Solar PWM 10A Doble Batería EPIPDB-COM
| Parámetro | Detalle Técnico |
|---|---|
| Corriente de carga nominal | 10A (BATT1 + BATT2 combinadas) |
| Voltaje del sistema | 12V / 24V — detección automática al conectar batería |
| Potencia máx. panel (12V) | 120W |
| Potencia máx. panel (24V) | 270W |
| Voltaje máx. entrada panel (Voc) | 30V (sistema 12V) / 55V (sistema 24V) |
| Algoritmo de carga | PWM 3 etapas: Bulk → Boost (30 min) → Flotación |
| Tipos de batería compatibles | Sellada (AGM), GEL, Inundada — no compatible con LiFePO4 |
| Voltajes de carga BATT1 (GEL, 12V) | Boost: 14,2V / Float: 13,8V / Sin ecualización |
| Voltajes de carga BATT1 (AGM/Sellada, 12V) | Boost: 14,4V / Float: 13,8V / Ecualización: 14,6V |
| Ratio de carga por defecto | 90% BATT1 / 10% BATT2 — configurable |
| Indicadores de estado | LEDs — estado panel, BATT1 y BATT2 |
| Puerto de comunicación | Compatible exclusivamente con pantalla remota MT-1 (accesorio opcional) |
| Salida Load (consumos) | No disponible en este modelo |
| Compensación de temperatura | Interna automática + sensor externo RTS opcional |
| Autoconsumo | 4mA en reposo nocturno |
| Protecciones | Sobrecarga, cortocircuito, polaridad inversa, descarga nocturna a panel |
| Sección de cable recomendada | Máx. 4mm² en terminales |
🛡️ Orden de conexión y requisito importante: ambas baterías al mismo voltaje

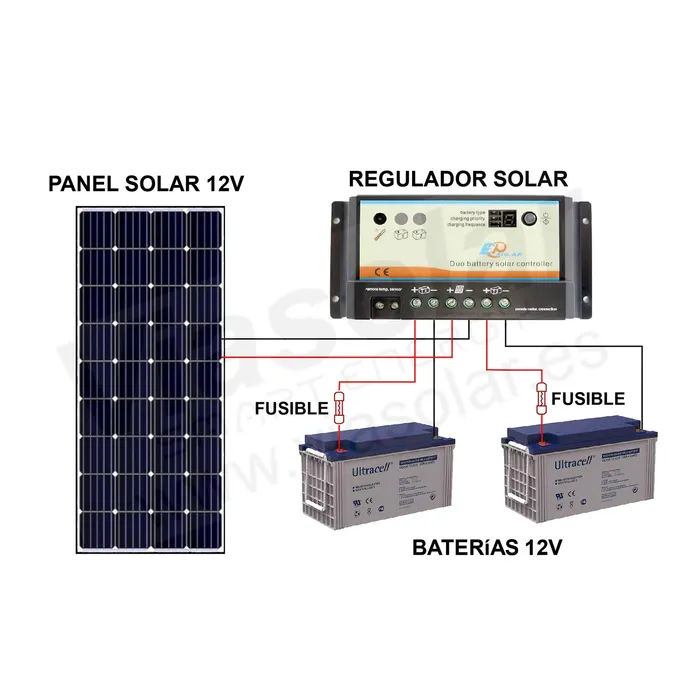

Conecta siempre en este orden: 1) BATT1 al regulador, 2) BATT2 al regulador, 3) panel solar al regulador. Para desconectar, orden inverso. Requisito crítico: BATT1 y BATT2 deben ser del mismo voltaje nominal — no se puede conectar una batería de 12V y otra de 24V en el mismo regulador. Ambas pueden ser de diferente capacidad (Ah) y diferente tecnología (AGM + inundada), pero deben estar en el mismo sistema de voltaje. El perfil de batería que se configura se aplica a BATT1 — BATT2 recibe carga de mantenimiento (trickle) independientemente del perfil seleccionado.
Accesorio recomendado: Pantalla Remota MT-1
El regulador EPIPDB-COM solo dispone de LEDs indicadores — suficientes para saber si hay carga activa, pero sin datos numéricos de voltaje ni corriente. La pantalla remota MT-1 conecta al puerto de comunicación del regulador mediante el cable de 10 metros incluido y muestra en pantalla LCD el voltaje exacto de BATT1 y BATT2, las estadísticas de energía acumulada y permite reconfigurar la ratio de distribución desde la cabina — sin acceder al regulador. Es el único accesorio de monitorización compatible con este modelo.
Recursos útiles
- 🔗 Pantalla Remota MT-1 — accesorio de monitorización para este regulador
- 📖 GEL, AGM y LiFePO4: comparativa de baterías solares — Viasolar Blog
- 📖 Mantenimiento de baterías solares en invierno — Viasolar Blog
- 🔗 Baterías de ciclo profundo compatibles — Viasolar
Preguntas Frecuentes sobre el Regulador Solar 10A Doble Batería EPIPDB-COM
¿Cómo distribuye la energía entre la batería de servicio y la de arranque?
Por defecto el regulador envía el 90% de la corriente a BATT1 (servicio) y el 10% a BATT2 (arranque), pero la ratio es configurable pulsando el botón de ajuste — puedes establecer 80/20, 70/30 u otras combinaciones según tus necesidades. Cuando una batería alcanza la carga completa, toda la corriente se desvía automáticamente al otro banco hasta completarlo, y el regulador vuelve a la ratio programada cuando el voltaje baja. Si solo hay una batería conectada, el 100% de la corriente va a ese banco automáticamente.
¿Puedo conectar baterías de distinta capacidad en BATT1 y BATT2?
Sí, las dos baterías pueden tener distinta capacidad en Ah — por ejemplo, 100Ah de servicio en BATT1 y 60Ah de arranque en BATT2. También pueden ser de distinta tecnología (AGM en BATT1 e inundada en BATT2). Lo que no pueden ser es de distinto voltaje nominal — ambas deben ser de 12V si el sistema es 12V, o ambas de 24V si el sistema es 24V. El regulador detecta el voltaje del sistema automáticamente al conectar BATT1.
¿Cuánta potencia de panel puedo conectar a este regulador?
Hasta 120W en sistemas de 12V y 270W en sistemas de 24V. El voltaje máximo de entrada del panel es 30V Voc en 12V — un panel Viasolar de 12V nominal tiene Voc de aproximadamente 22V, dentro del límite con margen. No es necesario limitarse a un único panel: puedes conectar dos paneles de 50W en paralelo (10A total, exactamente en el límite) o un panel de 100W para tener margen de seguridad. Para instalaciones que necesiten más de 120W en 12V, el regulador de 10A no es suficiente.
¿Es compatible con baterías LiFePO4?
No. El EPIPDB-COM-10 solo admite baterías de plomo-ácido: sellada (AGM), GEL e inundada. No dispone de perfil de carga para LiFePO4 ni los voltajes de corte necesarios para la química de litio. Usar este regulador con una batería LiFePO4 puede dañar las celdas a largo plazo. Para instalaciones con litio, el regulador MPPT Tracer AN con perfil LiFePO4 es la opción correcta.
¿Cómo puedo ver el voltaje exacto de cada batería?
El regulador de serie solo dispone de LEDs indicadores de estado — útiles para saber si hay carga activa, pero sin datos numéricos. Para ver el voltaje exacto de BATT1 y BATT2 en tiempo real, las estadísticas de energía acumulada y para poder reconfigurar la ratio de distribución remotamente, es necesario conectar la pantalla remota MT-1 al puerto de comunicación del regulador. La MT-1 es el único accesorio de monitorización compatible con este modelo — no es compatible con la MT50 ni con módulos Bluetooth o WiFi.
¿Este regulador tiene salida para consumos (Load)?
No. El EPIPDB-COM-10 no dispone de salida Load — solo tiene terminales de panel (PV), batería 1 (BATT1) y batería 2 (BATT2). Los consumos de la instalación se conectan directamente a la batería, no al regulador. Si necesitas gestionar los consumos con protección de descarga profunda desde el regulador, los reguladores de la serie LandStar PWM o Tracer MPPT incluyen salida Load con control configurable.
¿Cuál es el orden correcto de conexión?
El orden obligatorio es: primero BATT1 al regulador, después BATT2, y finalmente el panel solar. El regulador detecta el voltaje del sistema (12V o 24V) al conectar BATT1 — si conectas el panel antes que las baterías, el regulador no puede autodetectar el voltaje y puede comportarse incorrectamente. Para desconectar, orden inverso: panel, BATT2, BATT1. Revisa siempre la polaridad antes de apretar los tornillos.
¿Qué mantenimiento requiere este regulador?
No requiere mantenimiento interno. Solo revisar periódicamente que los cuatro terminales (PV, BATT1, BATT2 y masa) estén limpios y bien apretados, especialmente tras trayectos largos con vibraciones en autocaravana o en condiciones de mar con movimiento constante en embarcaciones. Si el LED muestra el indicador «H», significa que el regulador ha detectado temperatura alta — mejora la ventilación del compartimento donde está instalado. El autoconsumo en reposo nocturno es de solo 4mA.
