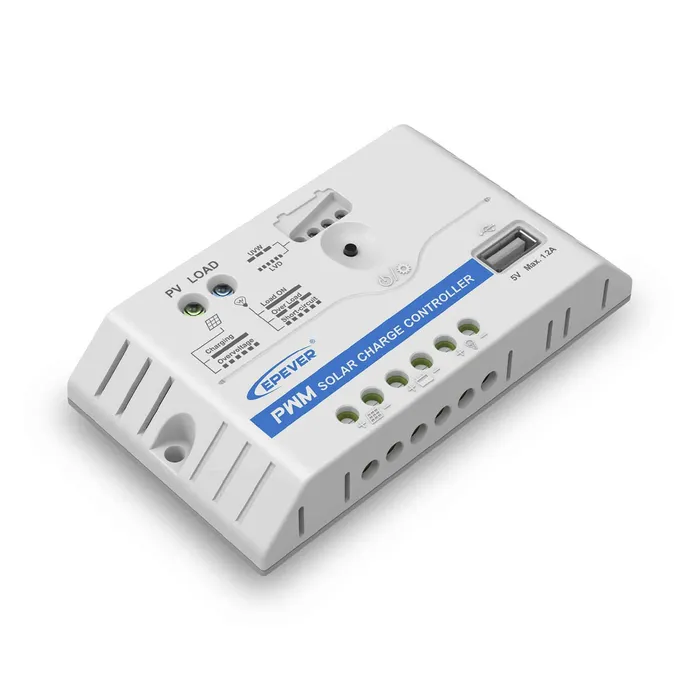

Regulador Solar PWM 5A LS0512EU: control de carga compacto para micro-sistemas de 12V hasta 60W
El regulador solar PWM 5A LS0512EU de la serie LandStar gestiona la carga entre el panel solar y la batería en instalaciones de hasta 60W en 12V, protegiendo el banco contra sobrecargas, descargas profundas, cortocircuitos y polaridad inversa. Con algoritmo PWM de tres etapas, compensación de temperatura integrada y puerto USB de 5V/1,2A, es el regulador correcto para paneles de mantenimiento de batería, instalaciones de vigilancia, pastores eléctricos de pequeño perímetro y cualquier micro-sistema donde el espacio y el coste importan.
Es la opción correcta para instalaciones de hasta 60W en 12V con batería AGM, GEL o ácido-plomo. Solo funciona a 12V — para sistemas de 24V o instalaciones de mayor potencia, consulta los reguladores de 10A o 20A de la misma serie.
💡 Casos de uso habituales del regulador de 5A
El regulador de 5A cubre perfectamente tres perfiles de uso: mantenimiento de batería en vehículo estacionado (panel de 10-20W que evita la autodescarga), instalaciones de vigilancia o alarma rural con panel de 30-40W y batería AGM, y pastores eléctricos de pequeño perímetro con panel de 50-60W. En todos estos casos el consumo medio es bajo y continuo, y el regulador de 5A gestiona la carga sin desperdiciar recursos ni ocupar espacio. El puerto USB integrado permite además cargar un móvil o linterna directamente desde la batería sin necesidad de inversor.
Especificaciones Técnicas: Regulador Solar PWM 5A LS0512EU
| Parámetro | Detalle Técnico |
|---|---|
| Corriente de carga nominal | 5A |
| Voltaje del sistema | 12V DC únicamente (sin detección automática 24V) |
| Potencia máx. panel (12V) | 60W |
| Algoritmo de carga | PWM 3 etapas: Bulk → Absorción → Flotación |
| Tipos de batería compatibles | Ácido-plomo sellada, AGM, GEL (no compatible con LiFePO4) |
| Compensación de temperatura | Automática — sensor interno integrado |
| Puerto USB | 5V / 1,2A — carga directa de móviles y dispositivos |
| Indicadores de estado | LEDs de panel solar, batería y consumos |
| Autoconsumo propio | ≤ 6mA |
| Bornes de conexión | Entradas directas reforzadas — sin conectores intermedios |
| Protecciones integradas | Sobrecarga, descarga profunda, cortocircuito, polaridad inversa, sobretemperatura |
| Clasificación IP | IP30 — uso en interior protegido |
| Refrigeración | Pasiva — sin ventilador, sin ruido |
🛡️ Orden de conexión y consejo de instalación
Conecta siempre primero la batería al regulador, después el panel, y por último los consumos. El regulador necesita leer el voltaje de la batería antes de recibir corriente del panel. Al ser un modelo compacto con disipación pasiva por la carcasa, no tapes la parte trasera del regulador — deja al menos 2-3 cm de espacio libre alrededor para que el calor se disipe correctamente. En instalaciones en casetas o cofres de intemperie, instálalo siempre en el interior protegido, no expuesto directamente al sol.
Recursos útiles
- 📖 PWM vs MPPT: cuándo elegir cada regulador — Viasolar Blog
- 📖 Mantenimiento de baterías solares en invierno — Viasolar Blog
- 🔗 Baterías de ciclo profundo compatibles — Viasolar
- 🔗 Reguladores de mayor amperaje — 10A, 20A y MPPT — Viasolar
Preguntas Frecuentes sobre el Regulador Solar PWM 5A LS0512EU
¿Qué tamaño de panel solar admite este regulador de 5A?
Admite paneles de hasta 60W en sistemas de 12V — el límite lo marca la corriente máxima de 5A, que corresponde aproximadamente a un panel de 60W con Vmp de 17-18V. Es el regulador adecuado para paneles de mantenimiento de 10-20W, paneles de vigilancia de 30-40W o paneles de pequeña instalación de 50-60W. Para paneles de 100W o más en 12V, necesitas el regulador de 10A o 20A de la misma serie LandStar.
¿El puerto USB funciona aunque el panel no esté generando?
Sí. El puerto USB de 5V/1,2A toma energía de la batería — no del panel directamente — por lo que funciona también de noche o en días sin sol, siempre que la batería tenga carga suficiente. El regulador aplica la protección de descarga profunda también a la salida USB: si la batería baja del umbral mínimo configurado, corta la salida para proteger la batería. Con una batería AGM de 20Ah cargada al 50%, tienes aproximadamente 3-4 cargas completas de móvil disponibles.
¿Es compatible con baterías GEL y AGM?
Sí, admite baterías de ácido-plomo sellada, AGM y GEL. Es importante seleccionar el perfil de batería correcto en el regulador: el perfil GEL usa voltajes de absorción más bajos (14,1-14,4V) que el perfil AGM (14,4-14,7V) — usar el perfil AGM con una batería GEL puede dañarla a largo plazo. El regulador no es compatible con baterías LiFePO4, que requieren un perfil de carga específico disponible solo en reguladores MPPT.
¿Funciona en sistemas de 24V?
No. El modelo LS0512EU es exclusivo para sistemas de 12V — a diferencia de los modelos de 10A y 20A de la misma serie, no tiene detección automática de voltaje ni funcionamiento a 24V. Si tu instalación usa un banco de baterías a 24V, necesitas el regulador de 10A o 20A LandStar que sí detecta y gestiona ambos voltajes automáticamente.
¿Cuál es el orden correcto de conexión?
El orden obligatorio es: primero batería al regulador, después panel solar al regulador, y finalmente los consumos al regulador. El regulador necesita leer el voltaje de la batería antes de recibir corriente del panel para inicializarse correctamente. Para desconectar, el orden inverso: primero consumos, después panel, y por último la batería. Invertir el orden puede provocar lecturas incorrectas o activar las protecciones innecesariamente.
¿Cuánta energía consume el regulador por la noche?
El autoconsumo propio del regulador es de 6mA o menos — equivale a menos de 0,072Wh por hora, o aproximadamente 1,7Wh en una noche de 24 horas. En una batería de 20Ah eso representa menos del 0,4% de la capacidad diaria, completamente imperceptible en cualquier instalación. El regulador puede quedarse conectado permanentemente sin preocupación por su propio consumo.
¿Dónde debo instalarlo y necesita ventilación?
Debe instalarse en interior protegido — clasificación IP30, no apto para exteriores expuestos a lluvia o humedad directa. La disipación de calor es pasiva a través de la carcasa, sin ventilador ni ruido. Deja al menos 2-3 cm de espacio libre alrededor del regulador, especialmente en la parte trasera, para que el calor se disipe correctamente. En casetas o cofres exteriores, instálalo siempre en la zona interior protegida, no directamente expuesto al sol.
¿Qué diferencia hay entre este regulador de 5A y el de 20A de la misma serie?
La diferencia principal es la corriente máxima y la potencia de panel admitida: el de 5A admite hasta 60W en 12V, el de 20A admite hasta 240W en 12V y también funciona a 24V. El de 20A además puede incorporar pantalla LCD y puerto RS485 para monitorización. El de 5A es la opción correcta cuando el panel no supera los 60W y el sistema es exclusivamente de 12V — es más compacto, más económico y tiene el puerto USB integrado que el de 20A no siempre incluye.
