Estructura de montaje fija de aluminio para panel solar: 4 soportes con tornillería inoxidable incluida
La estructura de montaje fija de aluminio de Viasolar es el sistema de fijación incluido en todos los kits solares serie ECO — cuatro soportes de aleación de aluminio anodizado con tornillería de acero inoxidable A2 incluida, diseñados para fijar cualquier panel solar de forma plana y permanente sobre tejados planos, cubiertas de casetas, caravanas estacionadas o cualquier superficie donde la instalación no va a moverse.
El conjunto eleva el panel unos centímetros sobre la superficie de instalación, creando una cámara de aire por debajo que reduce la temperatura de trabajo de las células fotovoltaicas. Los paneles en calor extremo pierden eficiencia — por cada grado por encima de 25°C la potencia cae aproximadamente un 0,4%. Una ventilación pasiva adecuada puede suponer entre un 5% y un 10% más de producción real en verano respecto a un panel pegado directamente sobre el techo sin espacio de aire.
☀️ Estructura fija de aluminio vs soportes ABS: cuándo elegir cada una
La estructura de aluminio es la correcta para instalaciones permanentes en superficies planas: tejado de caseta, cubierta de caravana estacionada, terraza o embarcación en puerto. El aluminio anodizado resiste la intemperie sin mantenimiento durante décadas. Los soportes ABS con Sikaflex son la opción para furgonetas y autocaravanas en circulación: menor peso, instalación sin tornillos y mejor absorción de vibraciones de carretera. Para instalaciones con panel inclinado y orientable, la estructura inclinable permite ajustar el ángulo según la época del año.

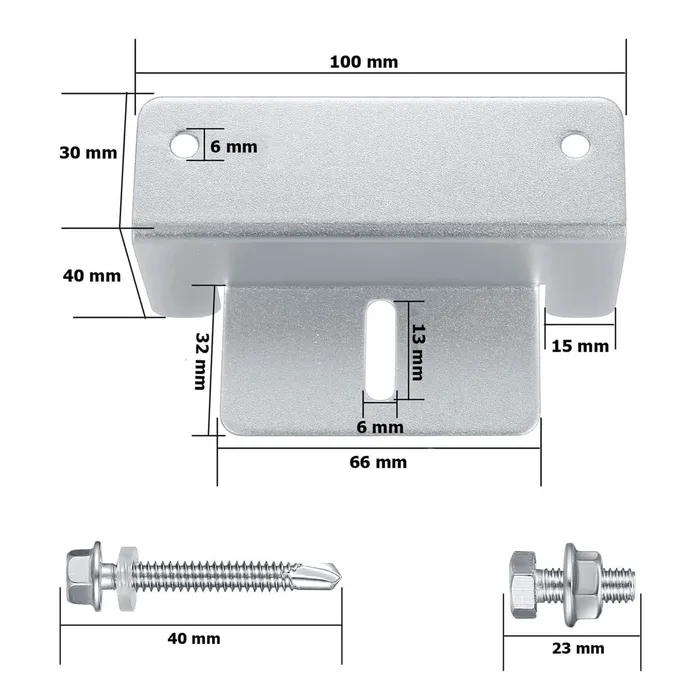

Especificaciones técnicas: estructura fija de aluminio para panel solar
| Parámetro | Detalle técnico |
|---|---|
| Material soportes | Aleación de aluminio anodizado 6005-T5 |
| Tornillería incluida | Acero inoxidable A2 — tornillos, tuercas y arandelas |
| Número de soportes | 4 unidades (un soporte por esquina del panel) |
| Inclinación | Plana — instalación paralela a la superficie |
| Compatibilidad de panel | Universal — compatible con todos los paneles del catálogo Viasolar (50W a 250W) |
| Fijación al panel | Atornillada al marco del panel — agujeros prefabricados en el soporte |
| Fijación a la superficie | Atornillada o pegada con adhesivo de poliuretano (Sikaflex-221) |
| Superficies compatibles | Chapa metálica, fibra de vidrio, cubierta plana, madera tratada |
| Ventilación bajo panel | Sí — espacio de aire entre panel y superficie |
| Resistencia a corrosión | Apto para ambientes marinos y alta humedad |
| Incluido en | Kits solares serie ECO de Viasolar (50W, 100W, 150W, 200W y 250W) |
Recursos útiles
- 🔗 Kits solares ECO — incluyen esta estructura — Viasolar
- 🔗 Sikaflex-221 — adhesivo recomendado para fijación sin tornillos
- 🔗 Pasacables doble — para la bajada del cable al interior
- 📖 Orientación e inclinación óptima de paneles solares — Viasolar Blog
- 📖 Homologar placas solares en camper — normativa 2026 — Viasolar Blog
Preguntas frecuentes sobre la estructura fija de aluminio para panel solar
Depende del uso. El aluminio es la elección correcta para instalaciones permanentes en superficies fijas — tejado de caseta, cubierta de caravana estacionada o embarcación — donde la durabilidad mecánica a largo plazo es prioritaria. Los soportes ABS con Sikaflex son mejores para furgonetas y autocaravanas en circulación: menor peso, instalación sin perforar el techo y mejor absorción de las vibraciones de carretera. Para uso estacionario con años de intemperie, el aluminio anodizado no requiere mantenimiento y mantiene su integridad mecánica durante décadas.
Sí. Los soportes pueden fijarse a la superficie con Sikaflex-221 sin tornillos, evitando perforaciones en el techo. La base de aluminio tiene suficiente superficie de contacto para que el adhesivo de poliuretano cree una unión mecánicamente sólida. Para instalaciones en casetas o tejados donde sí se pueden atornillar sin problema, la fijación atornillada es más robusta a largo plazo. Para cubiertas donde no se quiere perforar, el Sikaflex es perfectamente válido — usa un cordón continuo en todo el perímetro de la base de cada soporte y deja curar 24 horas antes de cargar el panel.
Sí. Los soportes tienen agujeros prefabricados que se alinean con los orificios de montaje del marco de todos los paneles Viasolar, desde el de 50W hasta el de 250W HPBC. También es compatible con paneles de otros fabricantes que tengan marcos de aluminio con orificios estándar. Es la misma estructura incluida en todos los kits de la serie ECO — desde el kit ECO 50W hasta el ECO 250W — por lo que su compatibilidad con la gama está garantizada.
El rendimiento de los paneles solares cae con la temperatura — aproximadamente un 0,4% por cada grado por encima de 25°C en condiciones de laboratorio. Un panel pegado directamente sobre un techo de chapa en verano puede alcanzar 70-80°C en la cara trasera, perdiendo un 15-20% de su potencia nominal. El espacio de aire creado por los soportes permite que el calor se disipe por convección natural, manteniendo la temperatura de trabajo más cercana a los valores nominales y mejorando la producción real entre un 5% y un 10% en los meses de mayor calor.
El kit incluye 4 soportes — uno por cada esquina del panel — con toda la tornillería necesaria (tornillos, tuercas y arandelas de acero inoxidable A2). Los cuatro soportes de esquina distribuyen el peso y las fuerzas del viento de forma uniforme sobre el marco del panel. Para paneles de gran formato (200W o 250W) con mayor superficie expuesta al viento, se puede añadir un soporte central en cada lado largo si la instalación está en zona con vientos fuertes habituales.
La instalación plana paralela a la superficie es la configuración con menor resistencia aerodinámica — el viento pasa por encima del panel sin generar la componente de sustentación que sí aparece en estructuras inclinadas. La tornillería de acero inoxidable A2 no se oxida con la humedad ni el ambiente salino, manteniendo el apriete correcto a lo largo de los años. En instalaciones en zonas costeras o con vientos fuertes habituales, revisa el apriete de los tornillos anualmente y aplica sellador en los orificios de fijación a la superficie para prevenir la entrada de agua.
Sí, atornillando directamente a la chapa con tornillos autorroscantes adecuados para el grosor del material y aplicando sellador de poliuretano en cada orificio de entrada para evitar filtraciones. En tejados sándwich (panel con aislamiento interior), usa tornillos de longitud suficiente para atravesar la capa exterior y parte del núcleo sin llegar a la cara interior. En tejados de chapa ondulada, fija los soportes sobre las crestas de la onda, no en los valles, para que el agua de lluvia no quede retenida bajo la base del soporte.
Prácticamente ninguno. El aluminio anodizado no se oxida ni requiere pintado o tratamiento superficial periódico. El mantenimiento se reduce a revisar anualmente que los tornillos de fijación al panel y a la superficie mantengan el apriete correcto — especialmente en instalaciones expuestas a vibraciones o ciclos térmicos extremos. Si la estructura está pegada con Sikaflex, revisa el estado del adhesivo en los bordes cada 2-3 años para detectar si hay algún despegue incipiente antes de que la estructura pierda sujeción.
