Regulador Solar PWM 30A Epever VS3024AU: pantalla LCD, 2×USB y compensación de temperatura para instalaciones de hasta 360W en 12V
El regulador solar PWM 30A Epever VS3024AU de la serie ViewStar gestiona la carga entre el panel solar y la batería en instalaciones de hasta 360W en 12V (o 720W en 24V), con pantalla LCD retroiluminada que muestra voltaje, corriente, potencia y estadísticas de energía en tiempo real, dos puertos USB de 5V/2,4A total, compensación de temperatura automática de -3mV/°C/2V y terminales certificados UL/VDE preparados para cable de hasta 16mm².
Es la versión de 30A del VS2024AU — misma serie ViewStar, mismas funciones, mayor amperaje. La diferencia práctica respecto al regulador PWM LandStar 30A del catálogo Viasolar es que el VS3024AU incluye pantalla LCD integrada con estadísticas energéticas y dos puertos USB sin necesidad de accesorios adicionales, mientras que el LandStar 30A tiene puerto RS485 para pantalla remota MT50.
💡 VS3024AU vs VS2024AU: cuándo necesitas el de 30A
El VS2024AU de 20A es suficiente para los kits Viasolar de 200W y 250W con margen. El salto al VS3024AU de 30A está justificado cuando la corriente combinada de los paneles se acerca o supera los 20A — por ejemplo, dos paneles de 200W en paralelo generan hasta 20A en 12V, exactamente en el límite del VS2024AU sin margen de seguridad. Con el VS3024AU tienes 30A de capacidad nominal, suficiente para dos paneles de 200W en paralelo con holgura, o para un panel de 250W HPBC (13,29A) con capacidad de añadir un segundo panel en el futuro sin cambiar el regulador. La regla general es no superar el 80% de la corriente nominal del regulador.
Especificaciones Técnicas: Regulador Solar PWM 30A Epever VS3024AU
| Parámetro | Detalle Técnico |
|---|---|
| Corriente de carga nominal | 30A (a 55°C temperatura ambiente) |
| Voltaje del sistema | 12V / 24V — detección automática al conectar batería |
| Potencia máx. panel (12V) | 360W |
| Potencia máx. panel (24V) | 720W |
| Voltaje máx. entrada panel (Voc) | 50V DC |
| Algoritmo de carga | PWM 3 etapas: Bulk → Boost/Ecualización → Flotación |
| Tipos de batería compatibles | Sellada/AGM (defecto), GEL, Inundada — no compatible con LiFePO4 |
| Voltajes carga (Sellada/AGM, 12V) | Ecualización: 14,6V / Boost: 14,4V / Float: 13,8V |
| Voltajes carga (GEL, 12V) | Boost: 14,2V / Float: 13,8V / Sin ecualización |
| Pantalla | LCD retroiluminada — voltaje, corriente, potencia y estadísticas energéticas |
| Puertos USB | 2 × 5V / 2,4A total |
| Compensación de temperatura | Automática interna -3mV/°C/2V + sensor externo RTS opcional |
| Autoconsumo propio | ≤ 10mA |
| Sección máx. terminales | 16mm² (certificación UL/VDE) |
| Protecciones integradas | Polaridad inversa PV y batería, sobrevoltaje, descarga profunda, cortocircuito, sobretemperatura batería y regulador |
| Clasificación IP | IP30 — interior protegido |
| Temperatura de operación | -25°C a +55°C a plena carga |

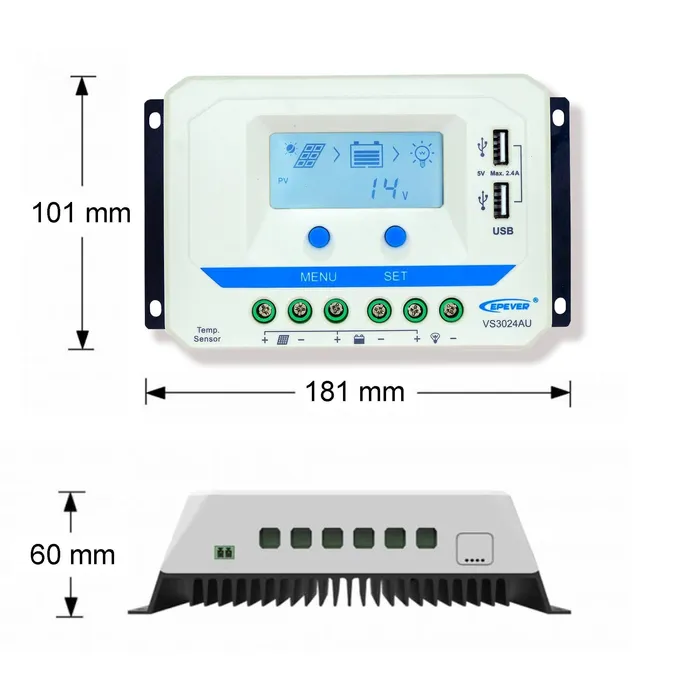

| Dimensiones | 181 × 100,9 × 59,8 mm / 0,55 kg |
| Refrigeración | Pasiva — sin ventilador, sin ruido |
🛡️ Orden de conexión y sección de cable recomendada
Conecta siempre primero la batería, después el panel, y por último los consumos a la salida Load. El regulador detecta el voltaje del sistema (12V o 24V) al conectar la batería — si conectas el panel primero, la autodetección puede fallar. Para 30A de corriente nominal se recomienda mínimo 10mm² entre regulador y batería (los terminales admiten hasta 16mm²). El cable entre panel y regulador puede ser de menor sección según la corriente del panel — para un panel de 200W en 12V (10A) con 4mm² es suficiente. Para desconectar, orden inverso: consumos, panel, batería.
Recursos útiles
- 📖 PWM vs MPPT: cuándo elegir cada regulador — Viasolar Blog
- 📖 GEL, AGM y LiFePO4: comparativa y configuración correcta — Viasolar Blog
- 📖 Conexión de paneles en paralelo y serie — Viasolar Blog
- 🔗 Baterías de ciclo profundo compatibles — Viasolar
- 🔗 Reguladores MPPT — actualización recomendada — Viasolar
Preguntas Frecuentes sobre el Regulador Solar PWM 30A Epever VS3024AU
Hasta 360W en sistemas de 12V y 720W en 24V, con voltaje máximo de panel de 50V Voc — holgado para cualquier combinación de paneles Viasolar de 12V nominal (Voc ~22V). En 12V puedes conectar dos paneles de 150W en paralelo (17A), dos paneles de 180W (20A con margen) o tres paneles de 100W (16,5A), todos dentro del límite de 30A. No conectes paneles en serie en sistemas de 12V con este regulador PWM — la corriente de carga la determina el voltaje de la batería, no el del panel, y la diferencia de voltaje se desperdiciaría en calor.
Son el mismo regulador de la serie ViewStar con distinta corriente nominal: 30A el VS3024AU frente a 20A el VS2024AU. Las funciones son idénticas — misma pantalla LCD, mismos dos puertos USB de 2,4A total, misma compensación de temperatura -3mV/°C/2V, mismos perfiles de batería. La diferencia práctica es la potencia máxima admitida: 360W en 12V para el VS3024AU frente a 240W del VS2024AU. Si tu instalación actual o futura no supera los 240W en 12V, el VS2024AU es suficiente y más compacto. Para dos paneles de 200W en paralelo o cualquier configuración que supere los 20A, el VS3024AU es la elección correcta.
Desde el menú LCD puedes seleccionar entre Sellada (AGM, por defecto), GEL e Inundada. El perfil GEL usa voltajes de absorción más bajos (Boost 14,2V, sin ecualización) que el perfil AGM (Boost 14,4V, ecualización 14,6V) — es importante elegir el correcto porque usar el perfil AGM con una batería GEL acorta su vida útil. Hazlo siempre con el panel desconectado. El regulador aplica la ecualización automáticamente según el perfil seleccionado — desactívala manualmente si tu batería GEL o AGM de ciclo profundo no la recomienda.
No. El VS3024AU solo admite baterías de plomo-ácido: sellada (AGM), GEL e inundada. No dispone de perfil de carga para LiFePO4 ni de los voltajes de corte precisos que las celdas de litio requieren. Usar este regulador con una batería LiFePO4 en perfil AGM o GEL puede dejar las celdas con carga incompleta o dañarlas a largo plazo. Para instalaciones con LiFePO4, el regulador MPPT Tracer AN con perfil de litio configurable es la opción correcta.
La compensación de temperatura (-3mV/°C/2V) ajusta automáticamente el voltaje de carga según la temperatura del regulador: en verano reduce el voltaje de absorción para no forzar el electrolito, en invierno lo sube para completar la carga a pesar de la mayor resistencia interna de la batería en frío. En instalaciones con grandes variaciones estacionales — una furgoneta que viaja de Escandinavia a Marruecos, o una caseta de uso anual — esta compensación puede alargar la vida útil de la batería un 10-20%. Para mayor precisión cuando el regulador y la batería están en compartimentos con temperaturas muy distintas, el sensor externo RTS opcional mide directamente la temperatura de la batería.
Sí. Los dos puertos USB de 5V/2,4A total toman energía de la batería, no del panel directamente, por lo que funcionan también de noche o con el panel desconectado. El regulador aplica la protección de descarga profunda también a la salida USB — si la batería baja del umbral mínimo (11,1V en 12V con perfil AGM), corta todas las salidas para protegerla. Con 2,4A total repartidos entre dos puertos es suficiente para cargar simultáneamente dos móviles o un móvil y una tablet a velocidad estándar.
Para 30A de corriente entre regulador y batería se recomienda mínimo 10mm², y los terminales del VS3024AU (certificados UL/VDE) admiten hasta 16mm² para instalaciones con mayor distancia o que requieran menor caída de tensión. El cable entre panel y regulador puede ser de menor sección según la corriente del panel — para un panel de 200W en 12V (10A de Imp) con 4mm² es suficiente. Nunca uses sección inferior a la recomendada: un cable subdimensionado para 30A genera calor, caída de tensión y riesgo de incendio.
No requiere ventilación forzada — la disipación es pasiva, sin ventilador ni ruido, y la carcasa soporta plena carga de 30A hasta 55°C de temperatura ambiente de forma continua. Instálalo en interior protegido (IP30), con espacio libre alrededor para la disipación. El mantenimiento se reduce a revisar periódicamente que los bornes estén limpios y bien apretados. Si el regulador activa la protección por sobretemperatura y reduce la corriente automáticamente, mejora la ventilación del compartimento donde está instalado.
